PRONTUÁRIO DAS INSTALAÇÕES ELÉTRICAS NR 10
A PRM Engenharia é capacitada e experiente na preparação do Prontuário das Instalações Elétricas de sua Empresa, coordenando as atividades e elaborando Estudos e Relatórios definidos pela NR 10, tais como:
-
Diagnóstico de Conformidade NR 10
-
ScoreCard NR 10©
-
Relatório de Medidas de Controle
-
Relatório de Inspeção das Instalações Elétricas
-
Estudo de Curto-Circuito e Seletividade
-
Estudo de Arco Incidente
-
Estudo de Classificação de Áreas
-
Elaboração de Procedimentos
-
Criação e Revisão de Unifilares
-
Plano de Adequação NR 10
-
Elaboração do Prontuário NR 10
A NR 10 é uma norma regulamentadora que determina condições de segurança aplicáveis não só às concessionárias de energia, mas também a TODOS os segmentos industriais e comerciais que direta ou indiretamente interagem em instalações e serviços com eletricidade. Essa norma foi atualizada pelo Ministério do Trabalho através da Portaria no 598/04 em 07.12.2004 e por ser de caráter OBRIGATÓRIO todas as empresas devem se adequar aos seus requisitos.
NR-10 - 2026 (Portaria MTE nº 737, de 29/05/2026, publicada no DOU em 01/06/2026)
A nova NR-10 não representa apenas uma reorganização editorial. A redação de 2026 altera conceitos, amplia obrigações documentais, cria novos treinamentos, incorpora expressamente o Gerenciamento de Riscos Ocupacionais da NR-1 e trata o arco elétrico como perigo central.
Entre as alterações mais relevantes estão a criação de requisitos específicos para estudo de energia incidente, proteção coletiva contra arco elétrico, seleção de EPI contra arco, treinamentos de média e alta tensão no SEC, treinamento de área classificada com carga horária mínima, documentação específica para áreas classificadas e hipóteses expressas de grave e iminente risco.
A alteração conceitual mais sensível é a redefinição de Alta Tensão. Na versão de 2004, AT era a tensão superior a 1000 V em corrente alternada ou 1500 V em corrente contínua. Na versão de 2026, a faixa até 36,2 kV em corrente alternada passa a ser tratada como Média Tensão, com reflexos em treinamento, procedimentos, ensaios, autorização e documentação.
Também é relevante a mudança no critério do Prontuário das Instalações Elétricas. A versão de 2004 utilizava o critério de carga instalada superior a 75 kW. A nova redação desloca o critério do PIE para organizações que integram o SEP ou realizam atividades em instalações elétricas com média e alta tensão, sem afastar outras obrigações documentais aplicáveis a todas as organizações.
ABRIR ARQUIVO
ScoreCard NR-10©
A PRM Engenharia é especializada e experiente em assuntos ligados à NR 10, atuando nesta atividade desde a emissão da Portaria no 598/04 em 07.12.2004 que definiu o atendimento à Norma como OBRIGATÓRIO.
Nestes quase 20 anos de atuação em Consultoria NR 10, identificamos muitos problemas comuns, que devem ser resolvidos pelas empresas.
Através de nossa experiência criamos uma metodologia de avaliação do "Grau de Conformidade" de Empresas com relação ao Prontuário NR-10 e de forma completa com à todos os itens da NR-10, que foram nominados de ScoreCard Prontuário NR 10© e ScoreCard NR-10©, respectivamente.
Desta forma, a PRM Engenharia disponibiliza dois tipos de avaliação do Grau de Atendimento à NR 10:
1. ScoreCard Prontuário NR 10© que é uma verificação da Documentação disponibilizada no Prontuário das Instalações Elétricas, conforme item 10.2.4. item a até g, com graduação de Conformidade à NR 10.
2. ScoreCard NR-10© que é uma verificação de todos os itens da NR 10 (Itens de 10.2 a 10.14), com graduação de Conformidade à NR-10.
ScoreCard Prontuário NR-10©
O ScoreCard Prontuário NR 10© consiste em uma verificação da existência dos documentos obrigatórios de serem disponibilizados no Prontuário NR 10, visando evidenciar a situação geral de Conformidade do Prontuário das Instalações Elétricas (PIE). O Plano de Ação obtido nesta análise tem um “caráter macro”, como por exemplo quanto da existência de Estudo Classificação de Áreas. Caso algum documento não estiver disponibilizado no PIE será apontado no Plano de Ação, que está no próprio CheckList, e recomendada a solução do problema.
A Análise completa da documentação é feita no Relatório de Medidas de Controle (RMC), onde são verificados todos os itens significativos definidos na NR 10, com recomendações sobre o que deve ser feito para completo atendimento à NR 10.

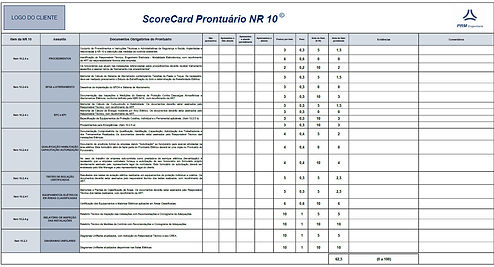

Abaixo são apresentados exemplos de Planilha ScoreCard Prontuário NR-10© e Gráfico ScoreCard Prontuário NR 10©, para uma Empresa cuja Graduação de Atendimento à NR 10 é 62,5%.
ScoreCard NR 10©
O ScoreCard NR 10© consiste em uma verificação completa (todos os itens) do atendimento e conformidade aos preceitos da NR 10, existência dos documentos obrigatórios de serem disponibilizados no Prontuário NR 10, visando evidenciar a situação de Conformidade do Prontuário das Instalações Elétricas (PIE) e para todos os itens da NR 10, desta forma possibilitando a “Emissão do Certificado de Conformidade NR 10”. (em caso de atendimento completo - 100%)
Abaixo são apresentados exemplos de Planilha ScoreCard NR 10© e Gráfico ScoreCard NR 10©, para uma Empresa cuja Graduação de Atendimento à NR 10 é 85%.
